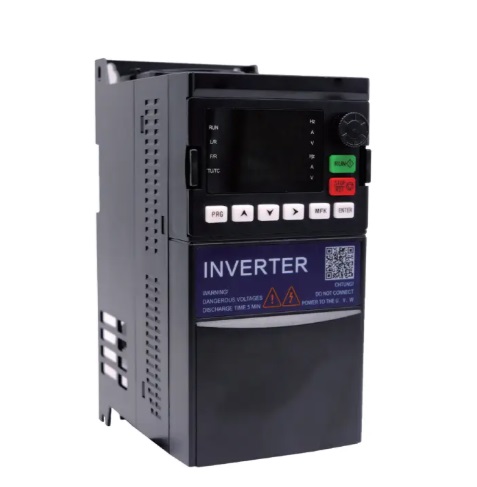

ชุดขับเคลื่อน VFD (Variable Frequency Drive) แบบโมดูลาร์

พารามิเตอร์ทางเทคนิคของ VFD Drive

1. ข้อมูลทางไฟฟ้า

• แรงดันไฟฟ้าขาเข้า: รองรับไฟ 3 เฟส 380V ±15% และไฟ 1 เฟส 220V ±10%
• แรงดันไฟฟ้าขาออก: 3 เฟส 0–380V (ความถี่ 0–800Hz)
• ช่วงกำลังไฟฟ้าขาออก:
  • 0.75–160 kW สำหรับระบบ 380V
  • 0.75–22 kW สำหรับระบบ 220V
• ความสามารถในการรับโหลดเกิน (Overload Capacity):
  • 150% เป็นเวลา 60 วินาที (สำหรับงานหนัก, G-type)
  • 120% เป็นเวลา 60 วินาที (สำหรับงานทั่วไป, P-type)

2. การควบคุม

• โหมดการควบคุม: Sensorless Vector Control (SVC) และ V/F Control
• ช่วงการควบคุมความเร็ว:
  • 1:100 ในโหมด SVC (แม่นยำสูง)
  • 1:50 ในโหมด V/F
• ความถี่ของคลื่นพาหะ (Carrier Frequency): 0.5–16kHz (ปรับได้)
• การเพิ่มแรงบิด (Torque Boost): อัตโนมัติหรือปรับด้วยตนเอง (0.1–30.0%)

3. การเชื่อมต่อ (I/O) และการสื่อสาร

• ดิจิทัลอินพุต (Digital Inputs): 5 ช่อง (มี 1 ช่องสำหรับพัลส์ความเร็วสูง)
• อนาล็อกอินพุต (Analog Inputs): 2 ช่อง (รองรับ 0–10V/0–20mA)
• รีเลย์เอาต์พุต (Relay Outputs): 2 ช่อง (250V AC/3A)
• การสื่อสาร: รองรับ RS485 และโปรโตคอล Modbus-RTU

4. สภาพแวดล้อมและมาตรการป้องกัน

• อุณหภูมิในการทำงาน: -10°C ถึง +40°C (หากเกิน 40°C ประสิทธิภาพจะลดลง 1.5% ทุกๆ 1°C)
• อุณหภูมิในการจัดเก็บ: -20°C ถึง +60°C
• ความชื้น: ไม่ระบุค่า
• ระดับความสูง:
  • ไม่ลดประสิทธิภาพที่ความสูง ≤1,000 เมตร
  • ลดประสิทธิภาพลง 1% ทุกๆ 100 เมตร ที่ความสูง >1,000 เมตร
• การป้องกันหลัก: มีระบบป้องกันกระแส/แรงดันเกิน, เฟสขาด, ไฟฟ้าลัดวงจร, อุณหภูมิสูงเกิน และความผิดพลาดของกราวด์

5. ข้อมูลทางกายภาพ

• ระยะห่างในการติดตั้ง (สำหรับรุ่น ≥15kW):
  • ด้านข้าง: ≥50 มม.
  • ด้านบน-ด้านล่าง: ≥200 มม. (ต้องมีแผงกั้น)
• ระบบระบายความร้อน: พัดลมระบายอากาศแบบบังคับ (จำเป็นต้องใช้พัดลมหรือเครื่องปรับอากาศสำหรับตู้ควบคุมแบบปิด)
