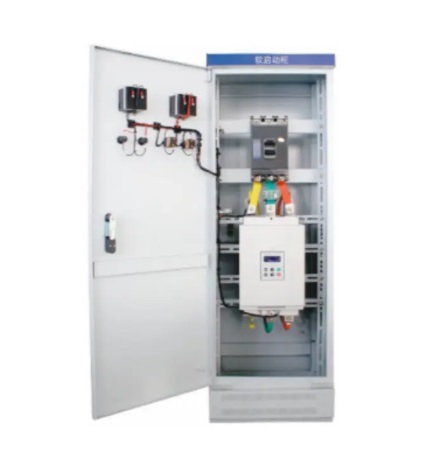

ตู้ควบคุมซอฟต์สตาร์ทสำหรับงานอุตสาหกรรมพร้อมคอนแทกเตอร์บายพาส
คุณสมบัติทั่วไป
- ช่วงกำลังไฟฟ้า: ระบบรองรับกำลังตั้งแต่ 22 kW ถึง 630 kW
- มอเตอร์ที่รองรับ: ออกแบบมาสำหรับ มอเตอร์เหนี่ยวนำกรงกระรอก ทั่วไป
- แหล่งจ่ายไฟ: ใช้ไฟ AC ที่ 380V (ค่าความคลาดเคลื่อน -10% ถึง +15%) และสามารถทำงานที่ความถี่ 50Hz หรือ 60Hz
- ความเข้ากันได้ของแหล่งจ่ายพลังงาน: สามารถใช้งานร่วมกับ ไฟหลัก, สถานีผลิตไฟฟ้าเอง, และเครื่องกำเนิดไฟฟ้าดีเซล ได้
การทำงานและสภาพแวดล้อม
- ความถี่ในการสตาร์ท: แนะนำให้สตาร์ทไม่เกิน 15 ครั้งต่อชั่วโมง
- วิธีการระบายความร้อน: ใช้วิธี ระบายความร้อนด้วยอากาศตามธรรมชาติ (Natural Air Cooling) ซึ่งเหมาะสำหรับรุ่นที่มีคอนแทกเตอร์บายพาส
- สภาพแวดล้อม:
- ระดับความสูง: ทำงานได้ปกติที่ความสูงไม่เกิน 2,000 เมตร หากสูงกว่านี้จะต้องลดกำลังขับลง
- อุณหภูมิโดยรอบ: สามารถทำงานได้ในอุณหภูมิตั้งแต่ -25°C ถึง +40°C
- ระดับการป้องกัน:
- IP20 สำหรับรุ่นที่มีกำลังไฟไม่เกิน 55 kW (ป้องกันวัตถุขนาดใหญ่กว่า 12.5 มม.)
- IP00 สำหรับรุ่นที่มีกำลังไฟ 75 kW ขึ้นไป (ไม่มีการป้องกันจากวัตถุหรือน้ำ)
- ข้อกำหนดของระบบบายพาส: รุ่นเหล่านี้จำเป็นต้องใช้คอนแทกเตอร์บายพาสภายนอกในการทำงาน
ขนาดและรุ่นของตู้ควบคุม
| รุ่น | ขนาดโดยรวม (กว้าง × ลึก × สูง) มม. |
| ตู้ Bypass 22KW–115KW | 420 × 380 × 1000 |
| ตู้ Bypass 132KW–250KW | 500 × 500 × 1270 |
| ตู้ Bypass 280KW–450KW | 600 × 600 × 1520 |
| ตู้ Bypass 500KW–630KW | 600 × 600 × 1800 |
