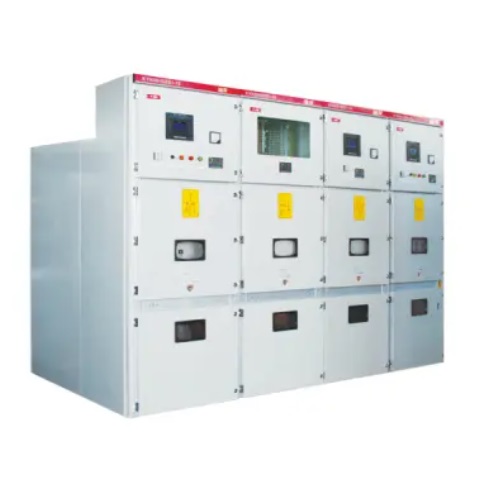

ตู้สวิตช์เกียร์หุ้มโลหะแบบถอดได้ชนิดหุ้มเกราะสำหรับไฟฟ้าแรงดันปานกลาง

พารามิเตอร์หลัก

• แรงดันไฟฟ้าที่กำหนด (Rated voltage): 12kV
• แรงดันไฟฟ้าทนต่อความถี่กำลัง (Power frequency withstand voltage): 42kV/1 นาที
• แรงดันไฟฟ้าทนต่อแรงกระตุ้น (Impulse withstand voltage): 75kV
• ความถี่ที่กำหนด (Rated frequency): 50Hz
• กระแสไฟฟ้าที่กำหนด (Rated current): 630-4000A
• กระแสไฟฟ้าทนความร้อนที่กำหนด (Rated thermal stability current): 6-50kA/4 วินาที
• กระแสไฟฟ้าทนต่อสภาวะไดนามิกที่กำหนด (Rated dynamic stability current): 40-125kA
• กระแสไฟฟ้าตัดวงจรลัดวงจรที่กำหนด (Rated short-circuit breaking current): 16-50kA
• กระแสไฟฟ้าเข้าวงจรและตัดวงจรลัดวงจรที่กำหนด (Rated short-circuit making and breaking current): 40-125kA
• แรงดันไฟฟ้าของวงจรเปิด/ปิดและวงจรเสริมที่กำหนด (Rated voltage of opening/closing and auxiliary circuit):
  • DC: 24, 30, 48, 60, 110, 220V
  • AC: 110, 220V

ขนาดและการป้องกัน

• ขนาดโดยรวม (กว้าง x ลึก x สูง): 800, 1000 x 1500, 1660 x 2300 มม.
• ระดับการป้องกัน (Protection level):
  • IP4X: สำหรับตู้โดยรวม (Enclosure)
  • IP2X: เมื่อเปิดประตูเบรกเกอร์ (The circuit breaker door opens)
