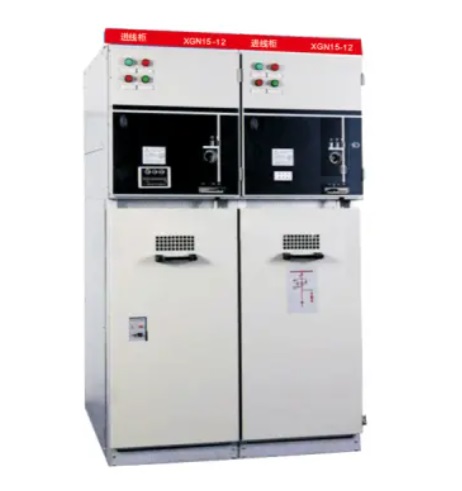

ตู้สวิตช์เกียร์หุ้มโลหะแบบติดตั้งตายตัว

พารามิเตอร์หลัก

• แรงดันไฟฟ้าที่กำหนด (Rated voltage): 12kV
• แรงดันไฟฟ้าทนต่อฟ้าผ่าที่กำหนด (Rated lightning impulse withstand voltage):
  • ระหว่างเฟสกับเฟสและเฟสกับดิน: 75kV
  • ระหว่างหน้าสัมผัสเปิด: 85kV
• แรงดันไฟฟ้าทนต่อความถี่กำลังไฟฟ้า 1 นาที (1min power frequency withstand voltage):
  • ระหว่างเฟสกับเฟสและเฟสกับดิน: 42kV
  • ระหว่างหน้าสัมผัสเปิด: 48kV
• ความถี่ที่กำหนด (Rated frequency): 50/60Hz
• กระแสไฟฟ้าที่กำหนด (Rated current):
  • บัสบาร์หลัก (Main bus): 630A
  • บัสบาร์ย่อย (branch bus): 630A

พารามิเตอร์ด้านความทนทาน

• กระแสทนได้ในระยะสั้นที่กำหนด (Rated short-time withstand current):
  • วงจรหลัก (Main circuit): 20kA/3S
  • วงจรสายดิน (earth circuit): 20kA/2S
• กระแสสูงสุดที่ทนได้ที่กำหนด (Rated peak withstand current): 50kA
• กระแสถ่ายโอน (Transfer current): 1700A
• ระดับการป้องกัน (Protection level): IP2X และ IP3X
• อายุการใช้งานทางกลของสวิตช์โหลด (Mechanical life of load switch): 2,000 ครั้ง
• อายุการใช้งานทางกลของสวิตช์สายดิน (Mechanical life of earth switch): 2,000 ครั้ง

ขนาดและน้ำหนัก

• ขนาดโดยรวม (กว้าง x ลึก x สูง): 375, 500, 750 x 1000 x 1600, 1850 มม.
• น้ำหนัก (Weight): 150-200 กก.
