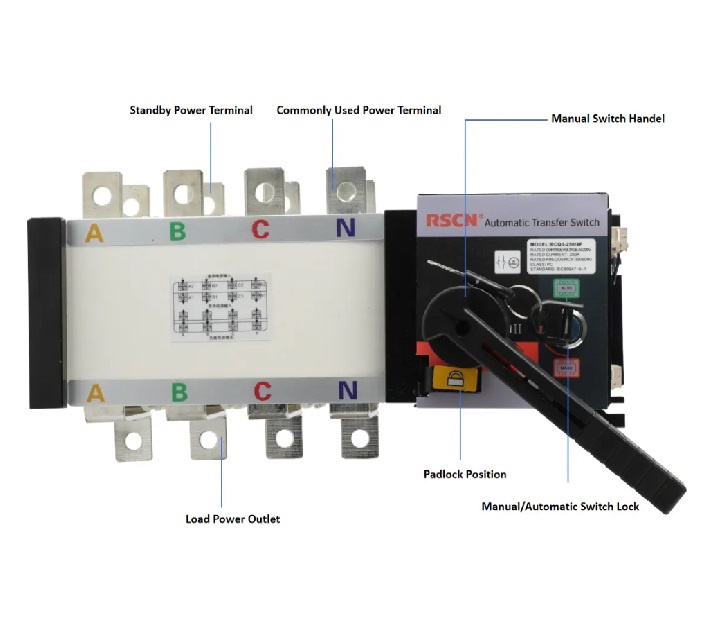

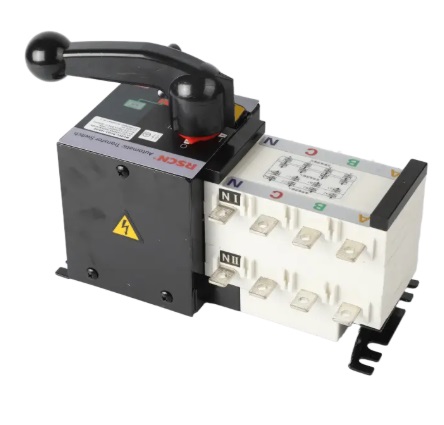

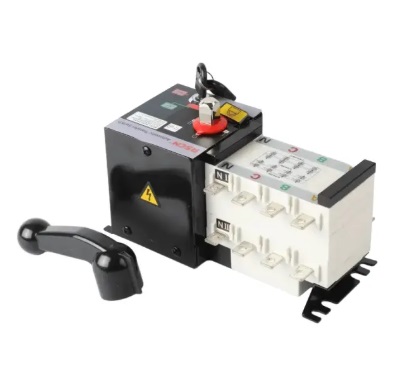

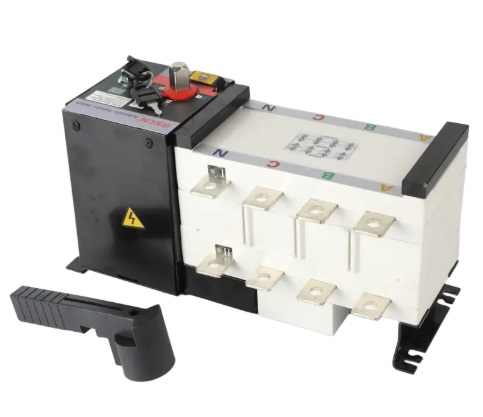

สวิตช์สลับแหล่งจ่ายไฟอัตโนมัติ ATS Power

พารามิเตอร์ทางเทคนิค (Technical Parameters)

• รุ่นและคุณสมบัติ (Model and Specifictaion):
  • RCQ3
• กระแสไฟฟ้าที่กำหนด (In) (Rated Current):
  • 100A, 160A, 250A, 400A, 630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A
• แรงดันไฟฟ้าที่ฉนวนกำหนด (Ui) (Rated insulation voltage):
  • 750V, 1000V
• แรงดันไฟฟ้าทนต่อแรงกระแทกที่กำหนด (Uimp) (Rated concussion withstand voltage):
  • 8KV, 12KV
• แรงดันไฟฟ้าใช้งานที่กำหนด (Ue) (Rated working voltage):
  • AC440V
• กระแสไฟฟ้าใช้งานที่กำหนด (Ie) (Rated working current):
  • AC-31A: 100A, 160A, 250A, 400A, 630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A
  • AC-35A: 100A, 160A, 250A, 400A, 630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A
  • AC-33A: 100A, 160A, 250A, 400A, 630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A
• ความสามารถในการเชื่อมต่อที่กำหนด (Rated connection capacity):
  • 10le
• ความสามารถในการตัดวงจรที่กำหนด (Rated breaking capacity):
  • 8le
• พิกัดกระแสไฟฟ้าทนต่อการลัดวงจรชั่วขณะ (Is) (Rated short-time withstand current):
  • 7KA, 9KA, 13KA, 26KA, 50KA, 55KA
• พิกัดกระแสไฟฟ้าลัดวงจรที่จำกัด (Is) (Rated limited short-circuit current):
  • 100KA, 70KA, 70KA, 100KA, 120KA
• การสลับแหล่งจ่ายไฟ I-II หรือ II-I (Transfer I-II or II-I):
  • 0.5, 1, 1.1, 1.2, 1.25, 2.45

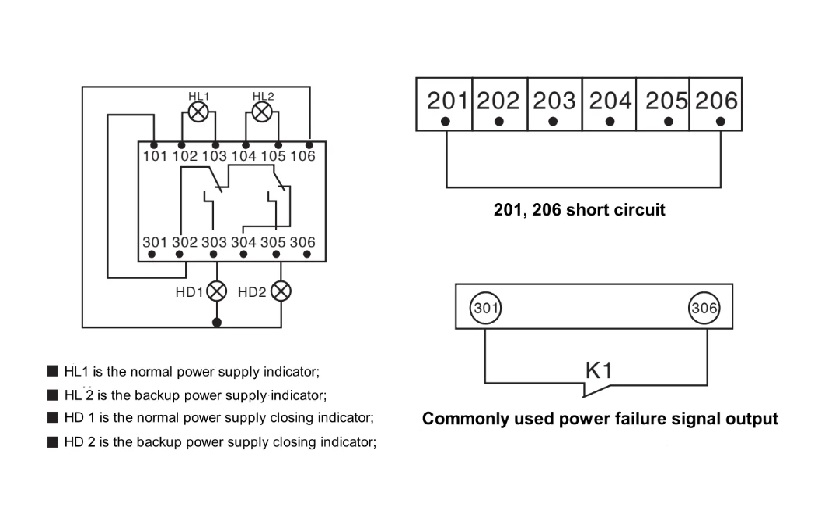

• แรงดันไฟฟ้าของชุดควบคุม (Control Power voltage):
  • DC24V, 48V, 110V; AC220V
• ความถี่ที่กำหนด (ปกติ) (Rated Frequency (Normal)):
  • 55W, 62W, 74W, 98W, 120W
