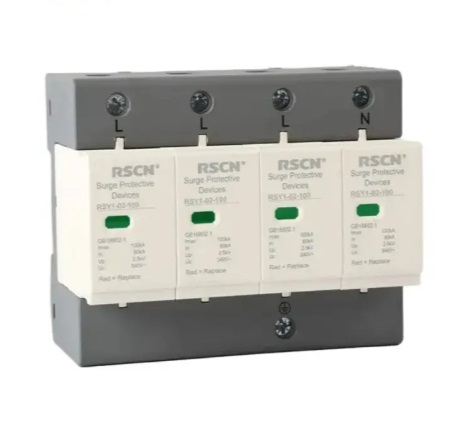

อุปกรณ์ป้องกันไฟกระชาก SPD กำลังระบาย 80kA และ 100kA

ข้อมูลทั่วไป

• รุ่น: RSY1-02-80 และ RSY1-02-100
• จำนวนเฟส: รองรับการใช้งานแบบ 2P, 3P และ 4P
• อุณหภูมิการทำงาน: สามารถทำงานได้ในอุณหภูมิตั้งแต่ -40°C ถึง +80°C
• ระดับการป้องกัน: มีค่า IP20 ซึ่งป้องกันวัตถุของแข็งที่มีขนาดใหญ่กว่า 12.5 มม. ได้
• สถานะ: มีหน้าต่างแสดงสถานะที่ชัดเจน โดย สีเขียว หมายถึงการทำงานปกติ และ สีแดง หมายถึงอุปกรณ์เสียหายหรือไม่สามารถใช้งานได้แล้ว

คุณสมบัติทางไฟฟ้า

• แรงดันไฟฟ้าที่กำหนด (Uc): รองรับแรงดันไฟฟ้า 220V และ 380V
• แรงดันไฟฟ้าใช้งานต่อเนื่องสูงสุด (Uc): รองรับแรงดันไฟฟ้า 275V, 385V และ 420V
• กระแสไฟฟ้าที่ระบายได้ปกติ (In):
  • รุ่น RSY1-02-80: 40 kA
  • รุ่น RSY1-02-100: 50 kA
• กระแสไฟฟ้าที่ระบายได้สูงสุด (Imax):
  • รุ่น RSY1-02-80: 80 kA
  • รุ่น RSY1-02-100: 100 kA
• ระดับการป้องกันแรงดันไฟฟ้า (Up):
  • รุ่น RSY1-02-80: 1.8V, 2.2V/2.5V
  • รุ่น RSY1-02-100: 2.2V, 2.5V/2.8V
• เวลาตอบสนอง: ไม่ได้ระบุไว้ในข้อมูล
• หมายเหตุ: สามารถสั่งผลิตแรงดันไฟฟ้าใช้งานต่อเนื่องสูงสุดอื่นๆ ได้ตามความต้องการ

การติดตั้งและการเดินสาย

• วิธีการติดตั้ง: ติดตั้งบนรางมาตรฐานขนาด 35 มม. (DIN rail)
• ขนาดหน้าตัดสายไฟที่แนะนำ:
  • สาย L/N (สายไฟและสายนิวทรัล): 6 มม.²
  • สาย PE (สายดิน): 10 มม.²
