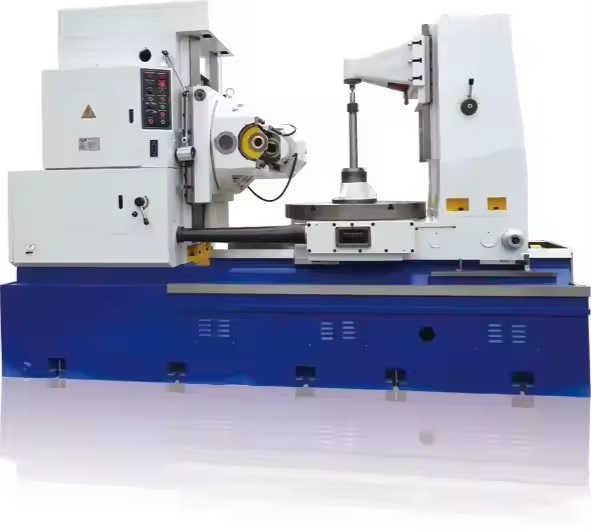

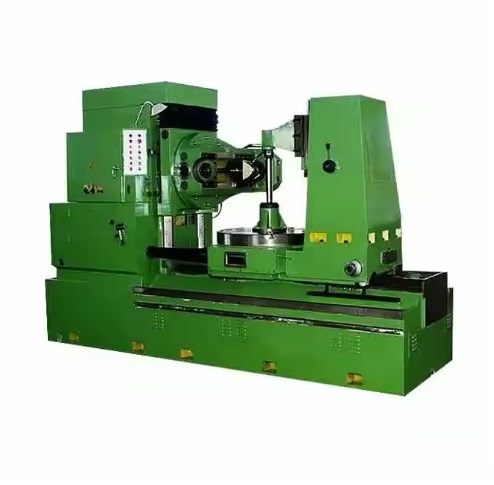

เครื่องกัดเฟือง (Gear Shaper/Hobbing Machine)

คุณสมบัติหลักและข้อมูลจำเพาะ

• ชื่อผลิตภัณฑ์: เครื่องกัดเฟือง (Gear Shaper/Hobbing Machine)
• ฟังก์ชัน: ใช้สำหรับกัดเฟือง
• ประเภท: เครื่องจักรกลอัตโนมัติ (Automatic) แบบไม่ใช้ระบบ CNC
• ส่วนประกอบหลัก: ประกอบด้วย PLC, เกียร์, และมอเตอร์
• การตรวจสอบ: มีรายงานการทดสอบเครื่องจักรและวิดีโอแสดงการทำงาน
• น้ำหนัก: 4000 กิโลกรัม
• ขนาด (LWH): 182 x 96 x 173 ซม.

รายละเอียดทางเทคนิค

• กำลังไฟ (kW): 3 กิโลวัตต์
• แรงดันไฟฟ้า: 380V
• ความยาวสูงสุดของดอกกัด (Max length of cutter): 120 มม.
• โมดูลสูงสุดของชิ้นงาน (Max module of workpiece): 6 มม. (โมดูลเป็นค่าที่ใช้กำหนดขนาดของเฟือง)
• เส้นผ่านศูนย์กลางสูงสุดของดอกกัด (Max diameter of cutters): 120 มม.
• มุมหมุนสูงสุดของหัว (Max rotary angle of headstock): ±45°
• จำนวนขั้นตอนความเร็วแกนหมุน (Steps of spindle speed): 8 ขั้นตอน
• ช่วงความเร็วแกนหมุน (Range of spindle speed): 50-270 รอบต่อนาที
