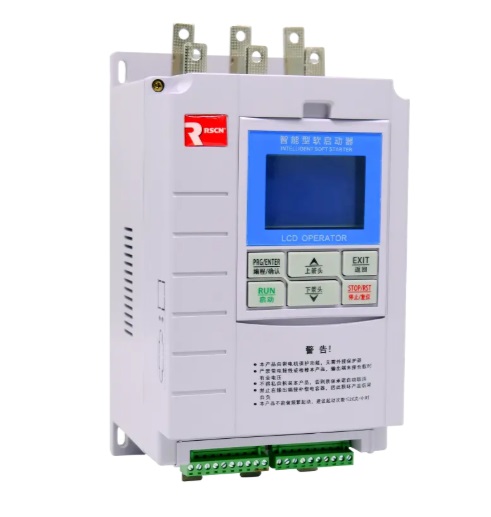

ซอฟต์สตาร์ทอัจฉริยะที่ควบคุมด้วยไทริสเตอร์
คุณสมบัติทั่วไป
- ช่วงกำลังไฟฟ้า: ระบบรองรับกำลังไฟฟ้าในวงกว้าง ตั้งแต่ 5.5 kW ไปจนถึง 800 kW
- มอเตอร์ที่รองรับ: ออกแบบมาสำหรับ มอเตอร์เหนี่ยวนำกรงกระรอก ทั่วไป
- แหล่งจ่ายไฟ: ใช้ไฟ AC ที่ 380V (ค่าความคลาดเคลื่อน -10% ถึง +15%) และสามารถทำงานที่ความถี่ 50Hz หรือ 60Hz
- ความเข้ากันได้ของแหล่งจ่ายพลังงาน: สามารถใช้งานร่วมกับ ไฟหลัก, สถานีผลิตไฟฟ้าเอง, และเครื่องกำเนิดไฟฟ้าดีเซล ได้
การทำงานและสภาพแวดล้อม
- ความถี่ในการสตาร์ท: แนะนำให้สตาร์ทไม่เกิน 15 ครั้งต่อชั่วโมง
- วิธีการระบายความร้อน: ซอฟต์สตาร์ทแบบบายพาสนี้ใช้วิธี ระบายความร้อนด้วยอากาศตามธรรมชาติ
- สภาพแวดล้อม:
- ระดับความสูง: ทำงานได้ปกติที่ความสูงไม่เกิน 2,000 เมตร หากสูงกว่านี้จะต้องลดกำลังขับลง
- อุณหภูมิโดยรอบ: สามารถทำงานได้ในอุณหภูมิตั้งแต่ -25°C ถึง +40°C
- ระดับการป้องกัน:
- IP20 สำหรับรุ่นที่มีกำลังไฟไม่เกิน 55 kW (ป้องกันวัตถุขนาดใหญ่กว่า 12.5 มม.)
- IP00 สำหรับรุ่นที่มีกำลังไฟ 75 kW ขึ้นไป (ไม่มีการป้องกันจากวัตถุหรือน้ำ)
- ข้อกำหนดการบายพาส: รุ่นเหล่านี้ ต้องใช้คอนแทกเตอร์บายพาสภายนอก ในการทำงานอย่างถูกต้อง
ขนาดและน้ำหนัก
| ช่วงกำลังไฟฟ้า | ขนาดโดยรวม (กว้าง × ยาว × สูง) มม. | ขนาดจุดติดตั้ง (สูง1 × กว้าง1) มม. | น้ำหนัก (กก.) |
| 5.5KW–75KW | 160 × 272 × 146 | 247 × 133 | 4 |
| 90KW–115KW | 150 × 320 × 170 | 252 × 105 | 9 |
| 132KW–250KW | 205 × 500 × 260 | 430 × 225 | 20 |
| 280KW–350KW | 205 × 550 × 290 | 430 × 225 | 32 |
| 400KW–500KW | 205 × 600 × 340 | 500 × 320 | 36 |
| 630KW–800KW | 245 × 670 × 470 | 560 × 395 | 42 |
