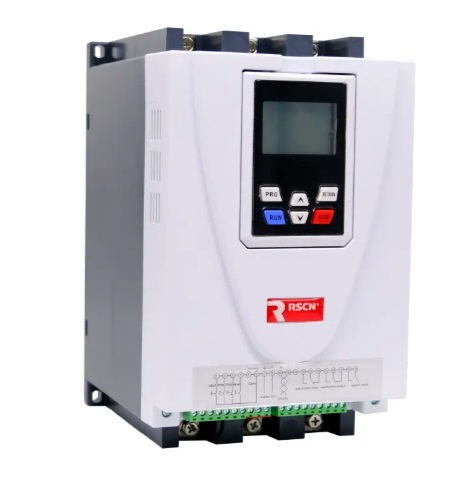

ระบบสตาร์ทมอเตอร์แบบซอฟต์สตาร์ทอัจฉริยะชนิดทำงานต่อเนื่อง
ภาพรวมทั่วไป
- ช่วงกำลังไฟฟ้า: ระบบรองรับกำลังไฟฟ้าในวงกว้าง ตั้งแต่ 5.5 kW ไปจนถึง 630 kW
- มอเตอร์ที่ใช้ร่วมกันได้: ออกแบบมาสำหรับ มอเตอร์เหนี่ยวนำกรงกระรอก (squirrel cage asynchronous motor) ทั่วไป
- แหล่งจ่ายไฟ: ใช้ไฟ AC ที่ 380V (ค่าความคลาดเคลื่อน -10% ถึง +15%) และสามารถทำงานที่ความถี่ 50Hz หรือ 60Hz
- การรองรับแหล่งพลังงาน: เข้ากันได้กับแหล่งจ่ายไฟหลายประเภท ทั้ง ไฟหลัก, สถานีผลิตไฟฟ้าเอง, และเครื่องกำเนิดไฟฟ้าดีเซล
ข้อมูลการทำงานและสภาพแวดล้อม
- ความถี่ในการสตาร์ท: แนะนำให้สตาร์ทไม่เกิน 15 ครั้งต่อชั่วโมง เพื่อประสิทธิภาพสูงสุด
- วิธีการระบายความร้อน: ใช้วิธี ระบายความร้อนด้วยพัดลม (Forced Air Cooling)
- สภาพแวดล้อม:
- ระดับความสูง: ทำงานได้ปกติที่ระดับความสูงไม่เกิน 2,000 เมตร หากสูงกว่านี้จะต้องลดกำลังขับลง
- อุณหภูมิโดยรอบ: สามารถทำงานได้ในอุณหภูมิตั้งแต่ -25°C ถึง +40°C
- ระดับการป้องกัน:
- IP20 สำหรับรุ่นที่มีกำลังไฟไม่เกิน 55 kW (ป้องกันวัตถุขนาดใหญ่กว่า 12.5 มม.)
- IP00 สำหรับรุ่นที่มีกำลังไฟ 75 kW ขึ้นไป (ไม่มีการป้องกันจากวัตถุหรือน้ำ)
ขนาดและน้ำหนัก
| ช่วงกำลังไฟฟ้า | ขนาดโดยรวม (กว้าง x ยาว x สูง) มม. | ขนาดจุดติดตั้ง (สูง x กว้าง) มม. | น้ำหนัก (กก.) |
| 5.5KW–45KW | 195 × 255 × 160 | 240 × 142 | 3.7 |
| 55KW–75KW | 190 × 320 × 167 | 280 × 85 | 8.6 |
| 90KW–200KW | 225 × 400 × 210 | 335 × 150 | 12.2 |
| 220KW–350KW | 270 × 460 × 390 | 380 × 330 | 23.5 |
| 400KW–450KW | 295 × 640 × 480 | 530 × 335 | 36.25 |
| 500KW–630KW | 335 × 780 × 605 | 620 × 395 | 70 |
