Chilled Water System คืออะไร
Chilled Water System หรือ ระบบน้ำเย็น คือระบบปรับอากาศและระบบทำความเย็นที่ใช้ “น้ำเย็น (Chilled Water)” เป็นตัวกลางในการขนส่งความเย็นจากเครื่องผลิตน้ำเย็น (Chiller) ไปยังจุดใช้งานต่าง ๆ ภายในอาคาร โรงงานอุตสาหกรรม โรงพยาบาล ศูนย์ข้อมูล (Data Center) โรงแรม และห้างสรรพสินค้า
ระบบนี้เหมาะสำหรับงานขนาดกลางถึงขนาดใหญ่ที่ต้องการประสิทธิภาพสูง ประหยัดพลังงาน และสามารถควบคุมอุณหภูมิได้อย่างแม่นยำ
องค์ประกอบหลักของ Chilled Water System
ระบบน้ำเย็นประกอบด้วยอุปกรณ์หลัก 6 ส่วน ได้แก่
1. Chiller
Chiller คือหัวใจสำคัญของระบบ ทำหน้าที่ผลิตน้ำเย็น
โดยทั่วไปจะผลิตน้ำเย็นที่อุณหภูมิ
- น้ำออก (Supply Water) 7°C
- น้ำกลับ (Return Water) 12°C
ค่าความแตกต่างอุณหภูมิ (ΔT) เท่ากับ 5°C
Chiller มี 2 ประเภทหลัก
- Air Cooled Chiller
- Water Cooled Chiller
2. Cooling Tower
Cooling Tower ทำหน้าที่ระบายความร้อนจาก Condenser Water ออกสู่บรรยากาศ
อุณหภูมิน้ำโดยทั่วไป
- น้ำร้อนเข้าหอ 35°C
- น้ำเย็นออกหอ 30°C
Cooling Tower จะพบในระบบ Water Cooled Chiller เท่านั้น
3. Chilled Water Pump
Chilled Water Pump ทำหน้าที่สูบน้ำเย็นจาก Chiller ไปยัง AHU และ FCU
หน้าที่สำคัญ
- สร้างอัตราการไหลของน้ำ
- รักษาแรงดันในระบบ
- ส่งความเย็นไปยังจุดใช้งาน
อัตราการไหลโดยทั่วไป
24 GPM ต่อ 1 TR
ตัวอย่าง
100 TR
Flow = 2,400 GPM
หรือประมาณ 545 m³/hr
4. Condenser Water Pump
พบในระบบ Water Cooled Chiller
ทำหน้าที่
- สูบน้ำจาก Chiller
- ส่งไป Cooling Tower
- ระบายความร้อน
- ส่งกลับเข้า Chiller
อุณหภูมิปกติ
30°C → 35°C
5. AHU (Air Handling Unit)
AHU คือเครื่องจัดการอากาศขนาดใหญ่
ทำหน้าที่
- รับลมกลับ
- กรองอากาศ
- ลดอุณหภูมิด้วยคอยล์น้ำเย็น
- ส่งลมเย็นกลับเข้าสู่พื้นที่
นิยมใช้ใน
- โรงงาน
- ห้องคลีนรูม
- โรงพยาบาล
- ห้างสรรพสินค้า
ขนาดตั้งแต่
5,000 – 100,000 CFM
6. FCU (Fan Coil Unit)
FCU คือชุดปรับอากาศขนาดเล็ก
ประกอบด้วย
- พัดลม
- คอยล์น้ำเย็น
- ถาดน้ำทิ้ง
นิยมใช้ใน
- โรงแรม
- คอนโด
- อาคารสำนักงาน
ขนาดทั่วไป
200 – 2,000 CFM
7. Piping System
ระบบท่อเป็นเส้นเลือดของ Chilled Water System
ประกอบด้วย
- Chilled Water Supply Pipe
- Chilled Water Return Pipe
- Condenser Water Pipe
- Drain Pipe
วัสดุที่นิยม
- Carbon Steel
- HDPE
- Stainless Steel
พร้อมหุ้มฉนวนกันความร้อน

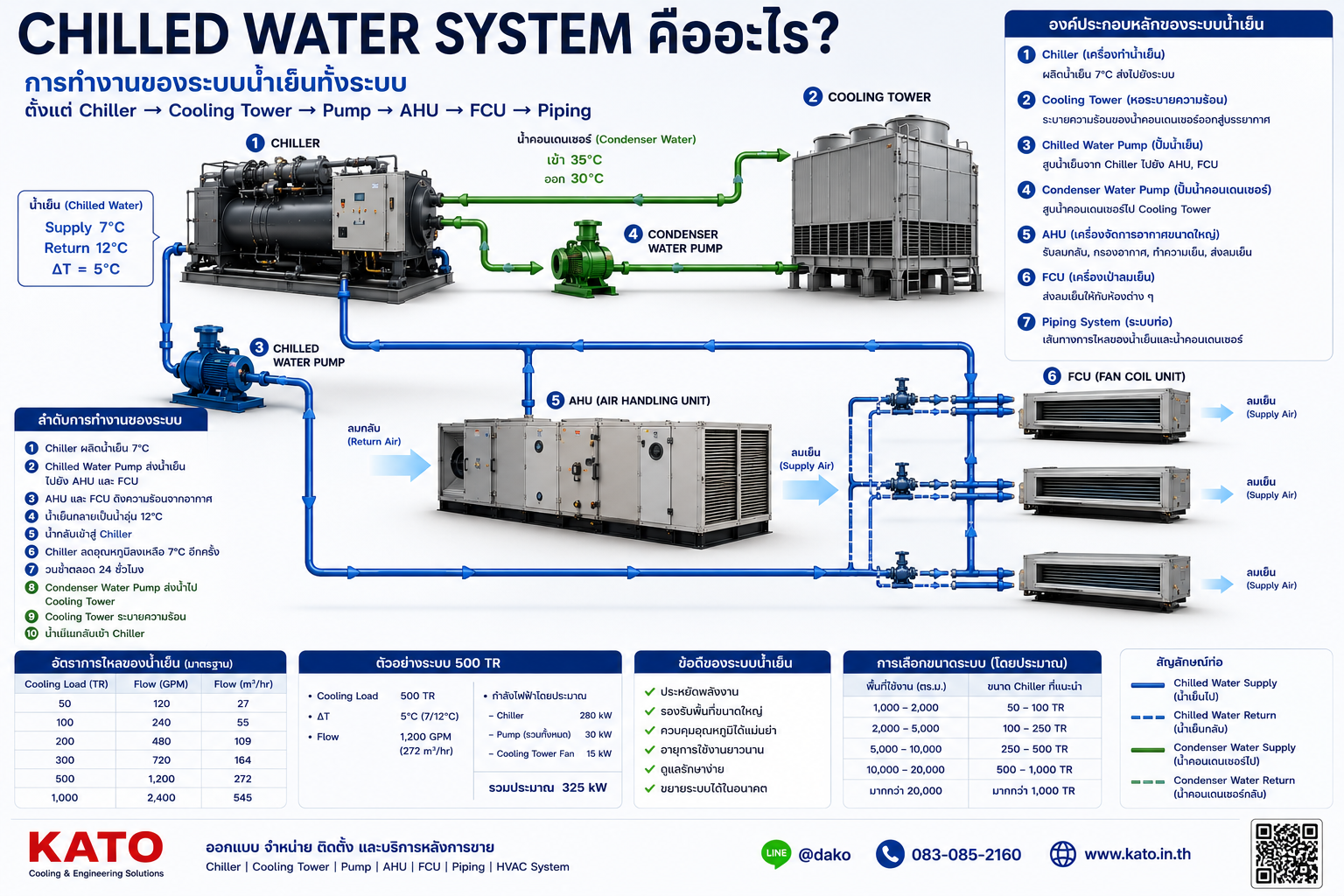

หลักการทำงานของระบบ Chilled Water System
ลำดับการทำงาน
- Chiller ผลิตน้ำเย็น 7°C
- Chilled Water Pump ส่งน้ำเย็นไปยัง AHU และ FCU
- AHU และ FCU ดึงความร้อนจากอากาศ
- น้ำเย็นกลายเป็นน้ำอุ่น 12°C
- น้ำกลับเข้าสู่ Chiller
- Chiller ลดอุณหภูมิลงเหลือ 7°C อีกครั้ง
- วนซ้ำตลอด 24 ชั่วโมง
สำหรับ Water Cooled Chiller
- Condenser Water Pump ส่งน้ำไป Cooling Tower
- Cooling Tower ระบายความร้อน
- น้ำเย็นกลับเข้า Chiller
ตัวอย่างระบบ 500 TR
ข้อมูลตัวอย่าง
- Cooling Load = 500 TR
- ΔT = 5°C
อัตราการไหลน้ำเย็น
Flow = 2.4 × TR
= 2.4 × 500
= 1,200 GPM
≈ 272 m³/hr
กำลังไฟฟ้าของระบบ
- Chiller = 280 kW
- Pump = 30 kW
- Cooling Tower = 15 kW
รวมประมาณ
325 kW
ข้อดีของ Chilled Water System
- ประหยัดพลังงาน
- รองรับพื้นที่ขนาดใหญ่
- ควบคุมอุณหภูมิได้แม่นยำ
- อายุการใช้งานยาว
- ดูแลรักษาง่าย
- ขยายระบบได้ในอนาคต
การเลือกขนาดระบบ
| พื้นที่ใช้งาน | ขนาด Chiller |
|---|---|
| 1,000-2,000 ตร.ม. | 50-100 TR |
| 2,000-5,000 ตร.ม. | 100-250 TR |
| 5,000-10,000 ตร.ม. | 250-500 TR |
| 10,000-20,000 ตร.ม. | 500-1,000 TR |
| มากกว่า 20,000 ตร.ม. | มากกว่า 1,000 TR |
สรุป
Chilled Water System เป็นระบบทำความเย็นที่มีประสิทธิภาพสูง ประกอบด้วย Chiller, Cooling Tower, Pump, AHU, FCU และระบบท่อ ซึ่งทำงานร่วมกันเพื่อส่งความเย็นไปยังพื้นที่ใช้งานต่าง ๆ เหมาะสำหรับโรงงานอุตสาหกรรม อาคารสำนักงาน โรงแรม โรงพยาบาล และโครงการขนาดใหญ่ที่ต้องการประหยัดพลังงานและควบคุมอุณหภูมิอย่างแม่นยำ
