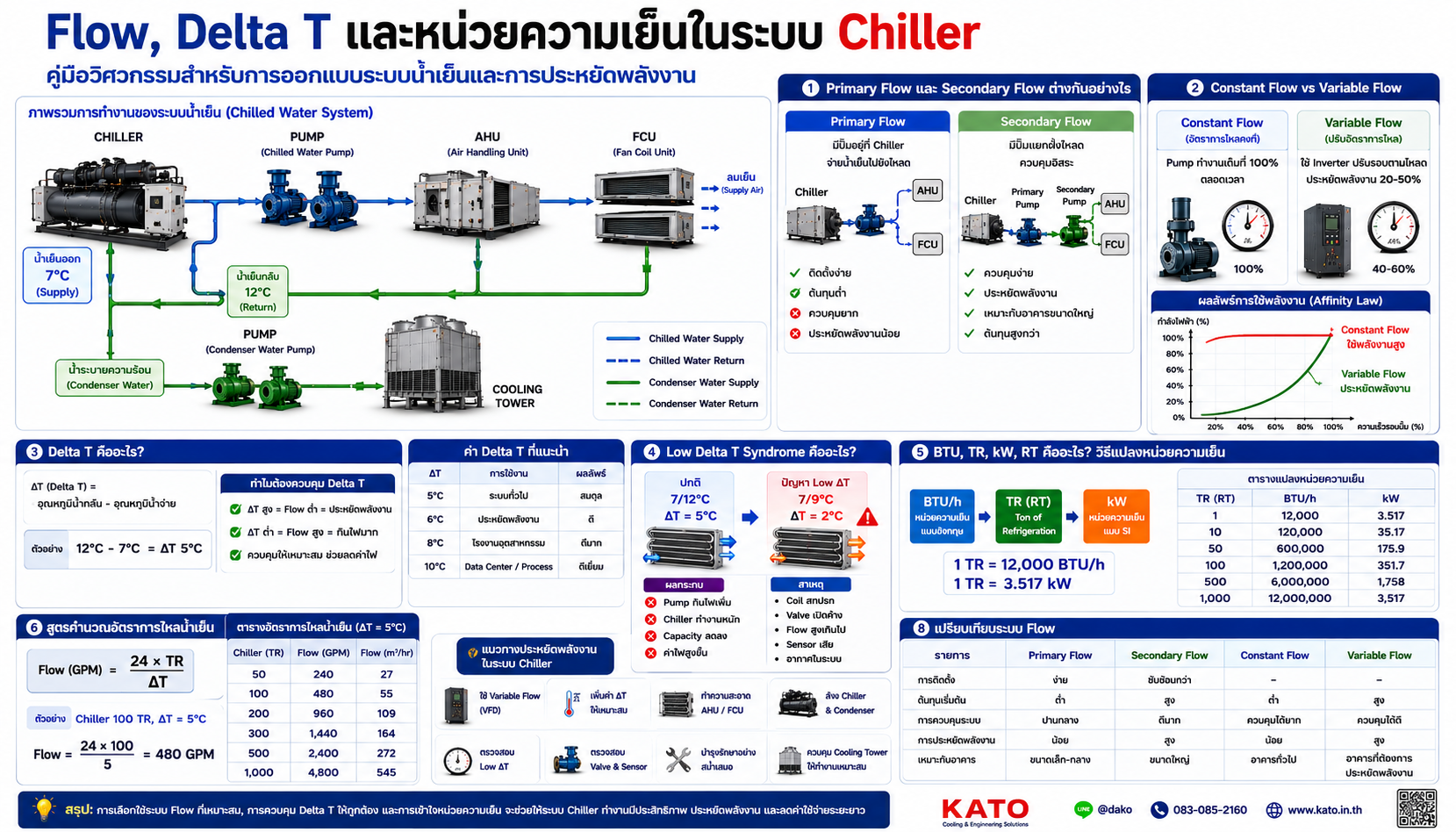

Flow, Delta T และหน่วยความเย็นในระบบ Chiller คืออะไร? คู่มือวิศวกรรมสำหรับการออกแบบและประหยัดพลังงาน
Primary Flow, Secondary Flow, Delta T, BTU, TR และ kW ในระบบ Chiller แบบครบวงจร
1. ระบบน้ำเย็นใน Chiller ทำงานอย่างไร
- Chiller
- Pump
- AHU
- FCU
- Cooling Tower
- Piping
ภาพรวมการไหลของน้ำเย็น
2. Primary Flow และ Secondary Flow คืออะไร
Primary Flow
ปั๊มติดตั้งฝั่ง Chiller
หน้าที่
- รักษา Flow ผ่าน Evaporator
- ป้องกัน Chiller Freeze
ข้อดี
- ระบบง่าย
- ต้นทุนต่ำ
ข้อเสีย
- เปลืองไฟ
Secondary Flow
มีปั๊มแยกฝั่งโหลด
ข้อดี
- ควบคุมโหลดได้ดี
- ประหยัดพลังงาน
ข้อเสีย
- ระบบซับซ้อนขึ้น
ตารางเปรียบเทียบ
| รายการ | Primary | Secondary |
|---|---|---|
| การติดตั้ง | ง่าย | ซับซ้อน |
| ต้นทุน | ต่ำ | สูง |
| ประหยัดไฟ | ปานกลาง | สูง |
| ควบคุมโหลด | ต่ำ | ดีมาก |
| โรงงานขนาดใหญ่ | ไม่เหมาะ | เหมาะ |
3. Constant Flow คืออะไร
อัตราการไหลคงที่ตลอดเวลา
ตัวอย่าง
100 TR
480 GPM
ไม่ว่าจะโหลด 50% หรือ 100%
Pump ยังทำงาน 480 GPM
4. Variable Flow คืออะไร
ใช้ Inverter ควบคุม Pump
โหลดลด
Flow ลด
ประหยัดไฟได้
20-50%
ตารางเปรียบเทียบ
| รายการ | Constant Flow | Variable Flow |
|---|---|---|
| Flow | คงที่ | เปลี่ยนได้ |
| ค่าไฟ | สูง | ต่ำ |
| Pump | Fixed Speed | Inverter |
| ประหยัดพลังงาน | ต่ำ | สูง |
5. Delta T (ΔT) คืออะไร
ΔT คือผลต่างอุณหภูมิ
ΔT = Return Water – Supply Water
ตัวอย่าง
12°C – 7°C
ΔT = 5°C
6. ทำไมต้องควบคุม ΔT
ΔT เป็นตัวบอกว่า
ระบบนำความเย็นไปใช้งานได้ดีแค่ไหน
ΔT สูง
- Flow ต่ำ
- Pump ใช้ไฟน้อย
ΔT ต่ำ
- Flow สูง
- Pump ใช้ไฟมาก
ตารางเปรียบเทียบ ΔT
| ΔT | การใช้งาน |
|---|---|
| 5°C | ระบบทั่วไป |
| 6°C | ประหยัดพลังงาน |
| 8°C | โรงงาน |
| 10°C | Data Center / Process |
7. Low Delta T Syndrome คืออะไร
ปัญหายอดฮิตในระบบ Chiller
ปกติ
7/12°C
ΔT = 5°C
แต่เมื่อระบบมีปัญหา
7/9°C
ΔT = 2°C
ผลกระทบ
- Pump กินไฟเพิ่ม
- Chiller ทำงานหนัก
- ค่าไฟสูง
- Capacity ลดลง
สาเหตุ
- AHU Coil สกปรก
- FCU สกปรก
- Valve เปิดค้าง
- Sensor เสีย
- Flow สูงเกินไป
8. BTU, TR, RT และ kW คืออะไร
BTU/h
หน่วยความเย็นแบบอเมริกา
TR หรือ RT
Ton of Refrigeration
1 TR = 12,000 BTU/hr = 3.517 kW
kW
หน่วยความเย็นแบบ SI
ตารางแปลงหน่วย
| TR | BTU/hr | kW |
|---|---|---|
| 1 | 12,000 | 3.517 |
| 10 | 120,000 | 35.17 |
| 50 | 600,000 | 175.9 |
| 100 | 1,200,000 | 351.7 |
| 500 | 6,000,000 | 1,758 |
| 1000 | 12,000,000 | 3,517 |
9. สูตรคำนวณ Flow
GPM
Flow = (24 × TR) ÷ ΔT
ตัวอย่าง
100 TR
ΔT = 5°C
Flow = 24 × 100 ÷ 5 = 480 GPM
ตาราง Flow Chiller
| Chiller | Flow |
|---|---|
| 50 TR | 240 GPM |
| 100 TR | 480 GPM |
| 200 TR | 960 GPM |
| 500 TR | 2400 GPM |
| 1000 TR | 4800 GPM |
10. แนวทางประหยัดพลังงาน
- ใช้ Variable Flow
- เพิ่ม ΔT
- ใช้ VFD Pump
- ทำความสะอาด AHU
- ทำความสะอาด FCU
- ล้าง Condenser
- ควบคุม Cooling Tower
- ตรวจ Low Delta T
