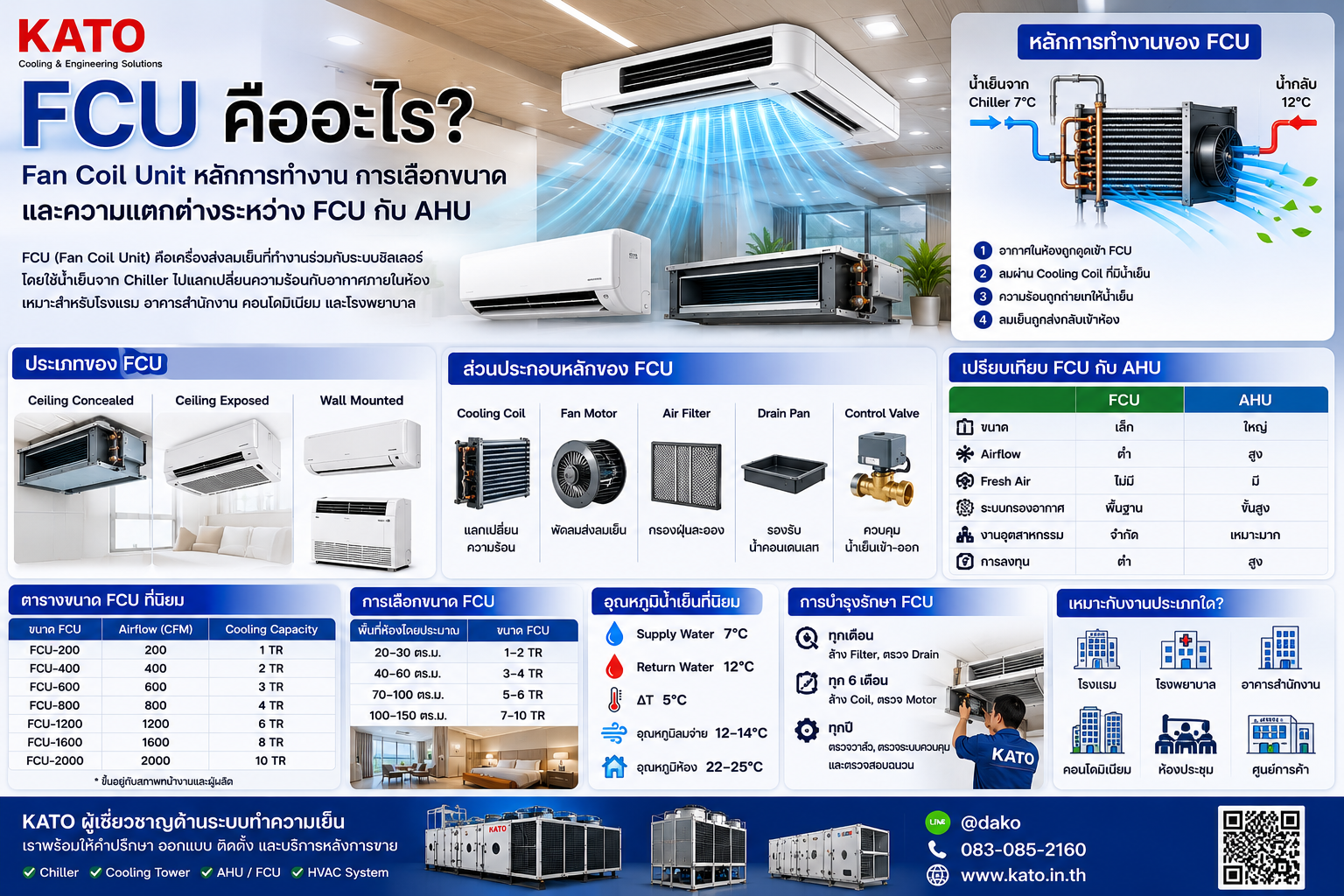

FCU คืออะไร? Fan Coil Unit หลักการทำงาน การเลือกขนาด และความแตกต่างระหว่าง FCU กับ AHU
FCU คืออะไร? Fan Coil Unit หลักการทำงาน การเลือกขนาด และความแตกต่างระหว่าง FCU กับ AHU
FCU คืออะไร?
FCU (Fan Coil Unit) หรือ เครื่องส่งลมเย็นแบบพัดลมและคอยล์น้ำเย็น เป็นอุปกรณ์ในระบบปรับอากาศแบบ Chilled Water System ที่ทำหน้าที่แลกเปลี่ยนความร้อนระหว่างอากาศภายในห้องกับน้ำเย็นที่ส่งมาจาก Chiller
FCU เป็นอุปกรณ์ปลายทาง (Terminal Unit) ที่ติดตั้งอยู่ภายในพื้นที่ใช้งาน เช่น ห้องพัก โรงแรม สำนักงาน โรงพยาบาล คอนโดมิเนียม และอาคารพาณิชย์
โดย FCU จะรับน้ำเย็นจาก Chiller ผ่านระบบท่อน้ำเย็น (Chilled Water Piping) และใช้พัดลมเป่าลมผ่าน Cooling Coil เพื่อลดอุณหภูมิของอากาศก่อนส่งกลับเข้าสู่ห้อง
หลักการทำงานของ FCU
การทำงานของ FCU มีขั้นตอนดังนี้
- Chiller ผลิตน้ำเย็นอุณหภูมิประมาณ 7°C
- ปั๊มน้ำเย็นส่งน้ำไปยัง FCU
- พัดลมดูดอากาศภายในห้องผ่าน Cooling Coil
- อากาศถ่ายเทความร้อนให้น้ำเย็น
- อากาศเย็นถูกส่งกลับเข้าสู่ห้อง
- น้ำอุณหภูมิสูงขึ้นประมาณ 12°C ไหลกลับไปยัง Chiller
อุณหภูมิที่นิยมใช้งาน
| รายการ | ค่า |
|---|---|
| Chilled Water Supply | 7°C |
| Chilled Water Return | 12°C |
| ΔT | 5°C |
| ลมจ่าย | 12-14°C |
| อุณหภูมิห้อง | 22-25°C |
ส่วนประกอบหลักของ FCU
1. Cooling Coil
คอยล์แลกเปลี่ยนความร้อนระหว่างน้ำเย็นและอากาศ
วัสดุ
- Copper Tube
- Aluminum Fin
- Stainless Steel (งานพิเศษ)
2. Fan Motor
พัดลมสำหรับเป่าลมผ่านคอยล์
ประเภท
- Forward Curved Fan
- Centrifugal Fan
- EC Fan
3. Air Filter
กรองฝุ่นละอองก่อนเข้าสู่คอยล์
ช่วยลดการอุดตันและเพิ่มประสิทธิภาพการแลกเปลี่ยนความร้อน
4. Drain Pan
รองรับน้ำคอนเดนเสทที่เกิดจากการควบแน่น
ป้องกันน้ำหยดภายในอาคาร
5. Control Valve
ควบคุมอัตราการไหลของน้ำเย็น
- 2-Way Valve
- 3-Way Valve
ประเภทของ FCU
Ceiling Concealed FCU
ซ่อนเหนือฝ้าเพดาน
นิยมใน
- โรงแรม
- อาคารสำนักงาน
- โรงพยาบาล
Ceiling Exposed FCU
ติดตั้งโชว์ใต้ฝ้า
ต้นทุนต่ำ ดูแลรักษาง่าย
Wall Mounted FCU
ลักษณะคล้ายแอร์บ้าน
เหมาะกับพื้นที่ขนาดเล็ก
Floor Standing FCU
ตั้งพื้น
นิยมในห้องเครื่องและอาคารเก่า
ตารางขนาด FCU ที่นิยม
| ขนาด | Airflow (CFM) | Cooling Capacity |
|---|---|---|
| FCU-200 | 200 | 1 TR |
| FCU-400 | 400 | 2 TR |
| FCU-600 | 600 | 3 TR |
| FCU-800 | 800 | 4 TR |
| FCU-1200 | 1200 | 6 TR |
| FCU-1600 | 1600 | 8 TR |
| FCU-2000 | 2000 | 10 TR |
FCU กับ AHU แตกต่างกันอย่างไร
| รายการ | FCU | AHU |
|---|---|---|
| ขนาดเครื่อง | เล็ก | ใหญ่ |
| Airflow | ต่ำ | สูง |
| Fresh Air | ไม่มี | มี |
| ระบบกรองอากาศ | พื้นฐาน | ขั้นสูง |
| งานอุตสาหกรรม | จำกัด | เหมาะมาก |
| Clean Room | ไม่เหมาะ | เหมาะ |
| การลงทุน | ต่ำ | สูง |
การเลือกขนาด FCU
หลักเกณฑ์เบื้องต้น
| พื้นที่ | ขนาด FCU |
|---|---|
| 20-30 ตร.ม. | 1-2 TR |
| 40-60 ตร.ม. | 3-4 TR |
| 70-100 ตร.ม. | 5-6 TR |
| 100-150 ตร.ม. | 7-10 TR |
ควรคำนวณ Cooling Load จริงก่อนเลือกขนาด
ปัจจัยที่ต้องพิจารณา
- จำนวนคน
- เครื่องจักร
- แสงสว่าง
- กระจก
- Fresh Air
- สภาพภูมิอากาศ
ปัญหาที่พบบ่อยของ FCU
น้ำหยด
สาเหตุ
- ท่อน้ำทิ้งตัน
- ถาดรองน้ำแตก
- ฉนวนเสื่อม
ลมไม่เย็น
สาเหตุ
- คอยล์สกปรก
- น้ำเย็นไม่พอ
- วาล์วเสีย
เสียงดัง
สาเหตุ
- ลูกปืนมอเตอร์เสีย
- พัดลมไม่สมดุล
- โครงสร้างหลวม
การบำรุงรักษา FCU
ทุกเดือน
- ล้าง Filter
- ตรวจ Drain
ทุก 6 เดือน
- ล้าง Coil
- ตรวจ Motor
ทุกปี
- ตรวจวาล์ว
- ตรวจระบบควบคุม
- ตรวจฉนวน
FCU เหมาะกับงานประเภทใด
- โรงแรม
- โรงพยาบาล
- คอนโดมิเนียม
- อาคารสำนักงาน
- ห้องประชุม
- ศูนย์การค้า
สำหรับโรงงานอุตสาหกรรมขนาดใหญ่และ Clean Room มักเลือก AHU มากกว่า FCU
สรุป
FCU หรือ Fan Coil Unit เป็นอุปกรณ์ปลายทางในระบบ Chilled Water ที่ทำหน้าที่ส่งลมเย็นเข้าสู่พื้นที่ใช้งาน โดยรับน้ำเย็นจาก Chiller มาแลกเปลี่ยนความร้อนผ่าน Cooling Coil เหมาะสำหรับโรงแรม อาคารสำนักงาน โรงพยาบาล และคอนโดมิเนียมที่ต้องการระบบปรับอากาศประสิทธิภาพสูง ประหยัดพลังงาน และควบคุมอุณหภูมิได้อย่างแม่นยำ
