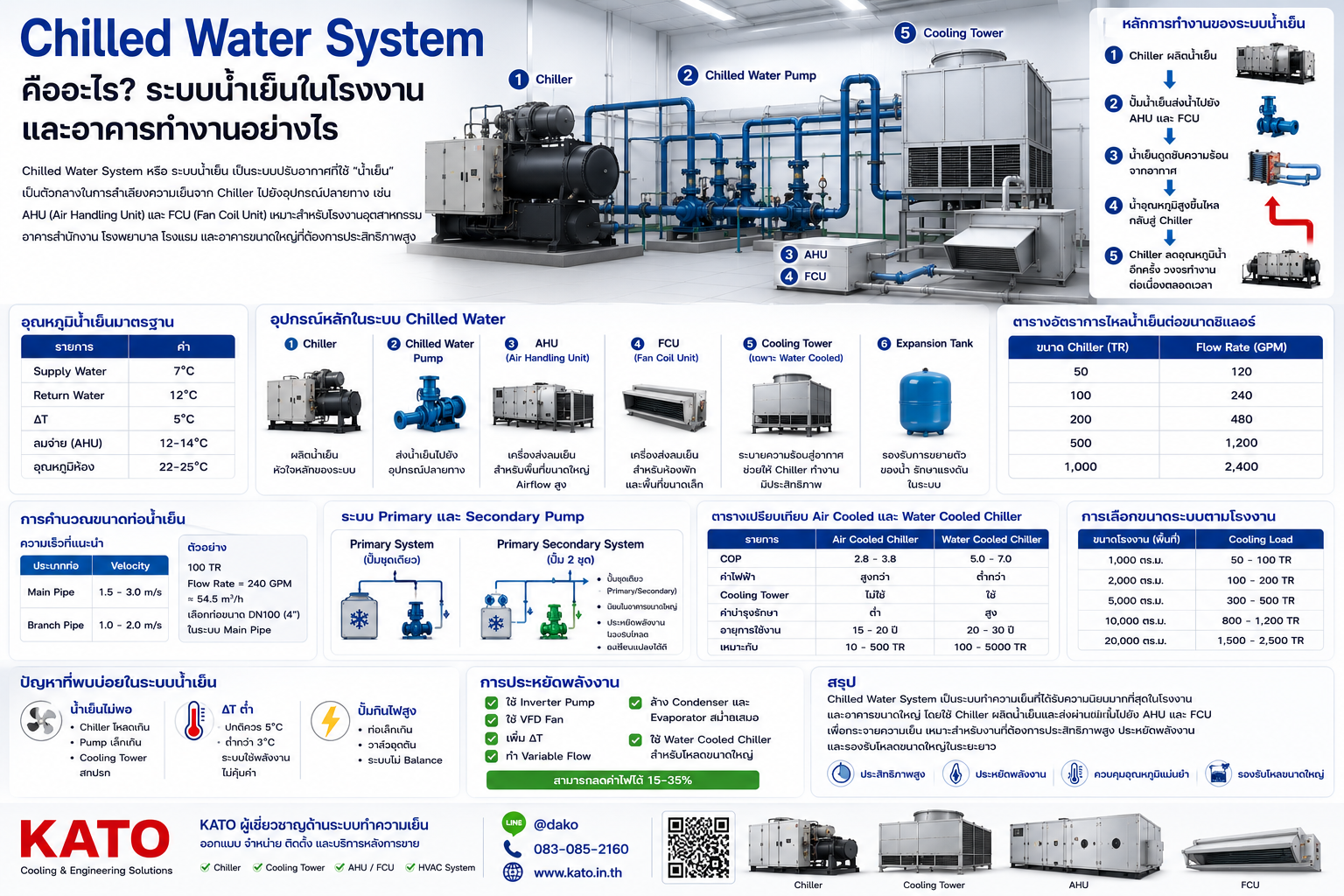

Chilled Water System คืออะไร?
Chilled Water System หรือ ระบบน้ำเย็น เป็นระบบปรับอากาศและระบายความร้อนที่ใช้ “น้ำเย็น” เป็นตัวกลางในการลำเลียงความเย็นจาก Chiller ไปยังอุปกรณ์ปลายทาง เช่น AHU (Air Handling Unit) และ FCU (Fan Coil Unit)
ระบบนี้นิยมใช้ใน
- โรงงานอุตสาหกรรม
- อาคารสำนักงาน
- โรงพยาบาล
- โรงแรม
- ห้างสรรพสินค้า
- Data Center
- Clean Room
- กระบวนการผลิตอาหารและยา
เนื่องจากมีประสิทธิภาพสูง ประหยัดพลังงาน และสามารถรองรับภาระความเย็นขนาดใหญ่ได้
หลักการทำงานของ Chilled Water System
ระบบ Chilled Water ทำงานโดย
- Chiller ผลิตน้ำเย็น
- Chilled Water Pump ส่งน้ำเย็นไปยัง AHU และ FCU
- น้ำเย็นดูดซับความร้อนจากอากาศ
- น้ำอุณหภูมิสูงขึ้นไหลกลับสู่ Chiller
- Chiller ลดอุณหภูมิน้ำอีกครั้ง
วงจรจะทำงานต่อเนื่องตลอดเวลา
อุณหภูมิน้ำเย็นมาตรฐาน
| รายการ | ค่า |
|---|---|
| Supply Water | 7°C |
| Return Water | 12°C |
| ΔT | 5°C |
| ลมจ่าย AHU | 12-14°C |
| อุณหภูมิห้อง | 22-25°C |
บางโรงงานอาจใช้
- 5/10°C
- 4/9°C
- 2/7°C
- 0/5°C
- -5/0°C (Glycol)
ขึ้นอยู่กับกระบวนการผลิต
อุปกรณ์หลักในระบบ Chilled Water
1. Chiller
หัวใจหลักของระบบ
ทำหน้าที่ผลิตน้ำเย็น
ประเภทที่นิยม
- Air Cooled Chiller
- Water Cooled Chiller
2. Chilled Water Pump
ส่งน้ำเย็นไปยังอุปกรณ์ปลายทาง
ความเร็วการไหลทั่วไป
2.4 GPM ต่อ 1 TR
3. AHU
Air Handling Unit
ใช้สำหรับพื้นที่ขนาดใหญ่
Airflow สูง
รองรับ Fresh Air
4. FCU
Fan Coil Unit
ใช้ในห้องพัก โรงแรม สำนักงาน
ติดตั้งง่าย
5. Cooling Tower
ใช้เฉพาะ Water Cooled Chiller
ช่วยระบายความร้อนสู่บรรยากาศ
6. Expansion Tank
รองรับการขยายตัวของน้ำ
รักษาแรงดันในระบบ
ตารางอัตราการไหลน้ำเย็นต่อขนาดชิลเลอร์
| ขนาด Chiller | Flow Rate |
|---|---|
| 50 TR | 120 GPM |
| 100 TR | 240 GPM |
| 200 TR | 480 GPM |
| 500 TR | 1200 GPM |
| 1000 TR | 2400 GPM |
การคำนวณขนาดท่อน้ำเย็น
ความเร็วที่แนะนำ
| ประเภทท่อ | Velocity |
|---|---|
| Main Pipe | 1.5-3.0 m/s |
| Branch Pipe | 1.0-2.0 m/s |
ตัวอย่าง
100 TR
240 GPM
≈ 54.5 m³/h
เหมาะกับท่อ DN100 (4″)
ระบบ Primary และ Secondary Pump
Primary System
ปั๊มตัวเดียว
เหมาะกับระบบขนาดเล็ก
ต่ำกว่า 200 TR
Primary Secondary System
มีปั๊ม 2 ชุด
นิยมในอาคารขนาดใหญ่
- ประหยัดพลังงาน
- ควบคุมง่าย
- รองรับโหลดเปลี่ยนแปลง
ตารางเปรียบเทียบ Air Cooled และ Water Cooled
| รายการ | Air Cooled | Water Cooled |
|---|---|---|
| COP | 2.8-3.8 | 5.0-7.0 |
| ค่าไฟ | สูงกว่า | ต่ำกว่า |
| Cooling Tower | ไม่ใช้ | ใช้ |
| ค่าบำรุงรักษา | ต่ำ | สูง |
| อายุการใช้งาน | 15-20 ปี | 20-30 ปี |
| เหมาะกับ | 10-500 TR | 100-5000 TR |
การเลือกขนาดระบบตามโรงงาน
| ขนาดโรงงาน | Cooling Load |
|---|---|
| 1,000 ตร.ม. | 50-100 TR |
| 2,000 ตร.ม. | 100-200 TR |
| 5,000 ตร.ม. | 300-500 TR |
| 10,000 ตร.ม. | 800-1200 TR |
| 20,000 ตร.ม. | 1500-2500 TR |
ปัญหาที่พบบ่อยในระบบ Chilled Water
น้ำเย็นไม่พอ
สาเหตุ
- Chiller โหลดเกิน
- Pump เล็กเกิน
- Cooling Tower สกปรก
ΔT ต่ำ
ปกติควร 5°C
หากต่ำกว่า 3°C
แสดงว่าระบบใช้พลังงานไม่คุ้มค่า
ปั๊มกินไฟสูง
สาเหตุ
- ท่อเล็กเกิน
- วาล์วอุดตัน
- ระบบไม่ Balance
การประหยัดพลังงาน
แนวทางที่นิยม
- ใช้ Inverter Pump
- ใช้ VFD Fan
- เพิ่ม ΔT
- ทำ Variable Flow
- ล้าง Condenser และ Evaporator สม่ำเสมอ
- ใช้ Water Cooled Chiller สำหรับโหลดขนาดใหญ่
สามารถลดค่าไฟได้ 15-35%
สรุป
Chilled Water System เป็นระบบทำความเย็นที่ได้รับความนิยมมากที่สุดในโรงงานและอาคารขนาดใหญ่ โดยใช้ Chiller ผลิตน้ำเย็นและส่งผ่านปั๊มไปยัง AHU และ FCU เพื่อกระจายความเย็น เหมาะสำหรับงานที่ต้องการประสิทธิภาพสูง ประหยัดพลังงาน และรองรับโหลดขนาดใหญ่ในระยะยาว
