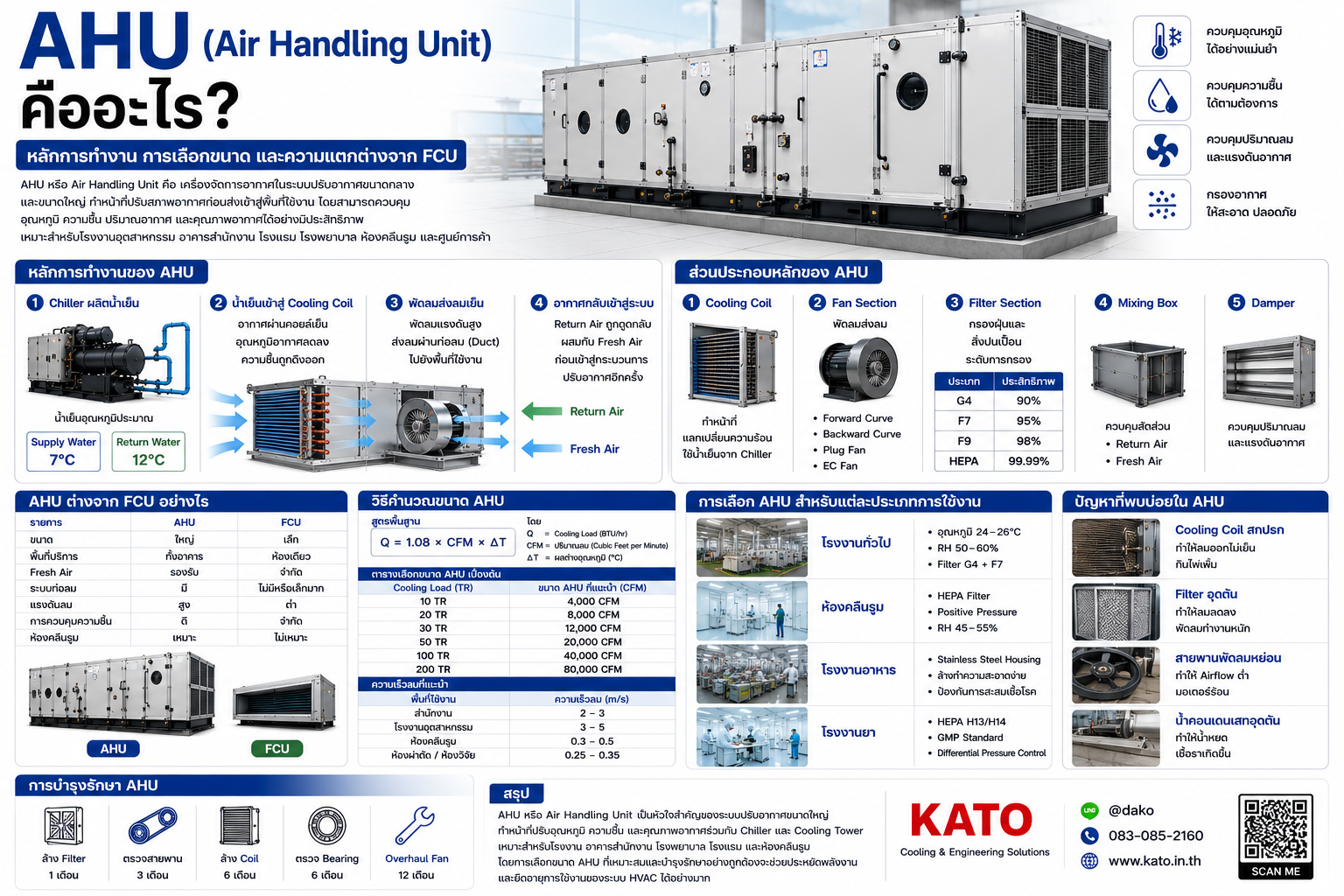

AHU (Air Handling Unit) คืออะไร? หลักการทำงาน การเลือกขนาด และความแตกต่างจาก FCU
AHU คืออะไร
AHU หรือ Air Handling Unit คือ เครื่องจัดการอากาศในระบบปรับอากาศขนาดกลางและขนาดใหญ่ ทำหน้าที่ปรับสภาพอากาศก่อนส่งเข้าสู่พื้นที่ใช้งาน โดยสามารถควบคุมอุณหภูมิ ความชื้น ปริมาณอากาศ และคุณภาพอากาศได้อย่างมีประสิทธิภาพ
AHU เป็นอุปกรณ์หลักในระบบ Chilled Water System ที่ใช้ร่วมกับ Chiller และ Cooling Tower พบได้ในโรงงานอุตสาหกรรม อาคารสำนักงาน โรงแรม โรงพยาบาล ห้องคลีนรูม และศูนย์การค้า
หลักการทำงานของ AHU
ระบบ AHU ทำงานร่วมกับชิลเลอร์ตามขั้นตอนดังนี้
1. Chiller ผลิตน้ำเย็น
ชิลเลอร์ผลิตน้ำเย็นอุณหภูมิประมาณ
- Supply Water = 7°C
- Return Water = 12°C
2. น้ำเย็นเข้าสู่ Cooling Coil
น้ำเย็นจะไหลเข้าสู่คอยล์เย็นภายใน AHU
เมื่ออากาศผ่านคอยล์
- อุณหภูมิอากาศลดลง
- ความชื้นถูกดึงออก
3. พัดลมส่งลมเย็น
AHU จะใช้พัดลมแรงดันสูง
ส่งลมผ่านท่อลม (Duct)
ไปยังพื้นที่ใช้งาน
4. อากาศกลับเข้าสู่ระบบ
Return Air จะถูกดูดกลับ
ผสมกับ Fresh Air
ก่อนเข้าสู่กระบวนการปรับอากาศอีกครั้ง
ส่วนประกอบหลักของ AHU
1. Cooling Coil
ทำหน้าที่แลกเปลี่ยนความร้อน
ใช้น้ำเย็นจาก Chiller
2. Fan Section
พัดลมส่งลม
- Forward Curve
- Backward Curve
- Plug Fan
- EC Fan
3. Filter Section
กรองฝุ่นและสิ่งปนเปื้อน
ระดับการกรอง
| ประเภท | ประสิทธิภาพ |
|---|---|
| G4 | 90% |
| F7 | 95% |
| F9 | 98% |
| HEPA | 99.99% |
4. Mixing Box
ควบคุมสัดส่วน
- Return Air
- Fresh Air
5. Damper
ควบคุมปริมาณลม
และแรงดันอากาศ
AHU ต่างจาก FCU อย่างไร
| รายการ | AHU | FCU |
|---|---|---|
| ขนาด | ใหญ่ | เล็ก |
| พื้นที่บริการ | ทั้งอาคาร | ห้องเดียว |
| Fresh Air | รองรับ | จำกัด |
| ระบบท่อลม | มี | ไม่มีหรือเล็กมาก |
| แรงดันลม | สูง | ต่ำ |
| การควบคุมความชื้น | ดี | จำกัด |
| ห้องคลีนรูม | เหมาะ | ไม่เหมาะ |
วิธีคำนวณขนาด AHU
สูตรพื้นฐาน
Q = 1.08 \times CFM \times \Delta T
โดย
- Q = Cooling Load (BTU/hr)
- CFM = ปริมาณลม
- ΔT = ผลต่างอุณหภูมิ
ตารางเลือกขนาด AHU เบื้องต้น
| Cooling Load | ขนาด AHU |
|---|---|
| 10 TR | 4,000 CFM |
| 20 TR | 8,000 CFM |
| 30 TR | 12,000 CFM |
| 50 TR | 20,000 CFM |
| 100 TR | 40,000 CFM |
| 200 TR | 80,000 CFM |
ความเร็วลมที่แนะนำ
| พื้นที่ | ความเร็วลม |
|---|---|
| สำนักงาน | 2–3 m/s |
| โรงงาน | 3–5 m/s |
| ห้องคลีนรูม | 0.3–0.5 m/s |
| ห้องผ่าตัด | 0.25–0.35 m/s |
การเลือก AHU สำหรับโรงงาน
โรงงานทั่วไป
- อุณหภูมิ 24–26°C
- RH 50–60%
- Filter G4 + F7
ห้องคลีนรูม
- HEPA Filter
- Positive Pressure
- RH 45–55%
โรงงานอาหาร
- Stainless Steel Housing
- ล้างทำความสะอาดง่าย
- ป้องกันการสะสมเชื้อโรค
โรงงานยา
- HEPA H13/H14
- GMP Standard
- Differential Pressure Control
ปัญหาที่พบบ่อยใน AHU
Cooling Coil สกปรก
ทำให้
- ลมออกไม่เย็น
- กินไฟเพิ่ม
Filter อุดตัน
ทำให้
- ลมลดลง
- พัดลมทำงานหนัก
สายพานพัดลมหย่อน
ทำให้
- Airflow ต่ำ
- มอเตอร์ร้อน
น้ำคอนเดนเสทอุดตัน
ทำให้
- น้ำหยด
- เชื้อราเกิดขึ้น
การบำรุงรักษา AHU
| รายการ | ความถี่ |
|---|---|
| ล้าง Filter | 1 เดือน |
| ตรวจสายพาน | 3 เดือน |
| ล้าง Coil | 6 เดือน |
| ตรวจ Bearing | 6 เดือน |
| Overhaul Fan | 12 เดือน |
สรุป
AHU หรือ Air Handling Unit เป็นหัวใจสำคัญของระบบปรับอากาศขนาดใหญ่ ทำหน้าที่ปรับอุณหภูมิ ความชื้น และคุณภาพอากาศร่วมกับ Chiller และ Cooling Tower เหมาะสำหรับโรงงาน อาคารสำนักงาน โรงพยาบาล โรงแรม และห้องคลีนรูม โดยการเลือกขนาด AHU ที่เหมาะสมและบำรุงรักษาอย่างถูกต้องจะช่วยประหยัดพลังงานและยืดอายุการใช้งานของระบบ HVAC ได้อย่างมาก
